高溫?zé)煔獾y的設計與特點

    高溫?zé)煔獾y是一種用于控制高溫?zé)煔饬髁康拈y門，廣泛應用于火力發電、冶金、化工等行業。高溫?zé)煔獾y的設計和特點是如何的呢？本文將從以下幾個方面進行介紹：

    超高溫閥常見問題

    高溫?zé)煔獾y在使用過程中，經常會遇到以下幾個問題：

    1、填料煙氣泄漏。由于閥桿填料都是要使用石墨材質，而石墨在超過600℃的高溫下，容易發生高溫氧化，導致填料失效，造成煙氣泄漏，影響閥門的密封性能和使用壽命。

    2、閥桿卡死。由于高溫?zé)煔庵泻写罅康膲m埃和易結垢的物質，這些物質會進入閥桿與軸套、閥桿與閥桿孔等縫隙中，形成結垢和板結，導致閥桿無法靈活地轉動，造成閥門無法開關，甚至損壞閥門。

    3、閥桿膨脹不均。由于高溫?zé)煔獾y的溫度變化區間大，部件的膨脹也大，而且各部件的溫度不一致，導致閥桿的膨脹不均，造成閥桿與閥板、閥桿與軸套等的配合間隙變化，影響閥門的開關靈活性和密封性能。

氣動方形高溫?zé)煔獾y

    為了解決這些問題，高溫?zé)煔獾y的設計必須考慮以下幾個方面：

    高溫?zé)煔獾y設計參數

    高溫?zé)煔獾y的設計參數主要包括以下幾個方面：

    1、閥體材質。閥體材質要求能夠耐受高溫和高壓的環境，一般采用不銹鋼或其他耐高溫合金材料，并在閥體內部襯上重質耐火材料或輕質耐火材料，以增強閥體的強度和耐熱性能。

    2、內件材料。內件材料指的是閥板、閥桿等與煙氣直接接觸的部件，要求能夠耐受高溫和高壓的環境，一般采用310S等特種合金材料，具有良好的耐熱、耐腐蝕和耐磨性能。

    3、介質。介質指的是通過閥門的流體，一般為高溫?zé)煔猓瑴囟瓤蛇_(dá)1000℃，壓力可達1.0MPa，含有大量的塵埃和易結垢的物質，對閥門的密封性能和使用壽命有很大的影響。

    4、允許的高溫度。允許高溫度指的是閥門能夠正常工作的至高溫度，一般為1000℃，超過這個溫度，閥門的部件可能會發生高溫氧化、變形、損壞等現象，影響閥門的性能和安全性。

    5、連接方式。連接方式指的是閥門與管道之間的連接方式，一般采用對焊連接，即將閥門的兩端與管道的兩端對接，然后進行焊接，以保證連接的牢固性和密封性。

    6、傳動方式。傳動方式指的是閥門的開關方式，一般采用電動、蝸輪、氣動、液動等方式，根據不同的工況和控制要求，選擇合適的傳動方式，以保證閥門的開關靈活和可靠。

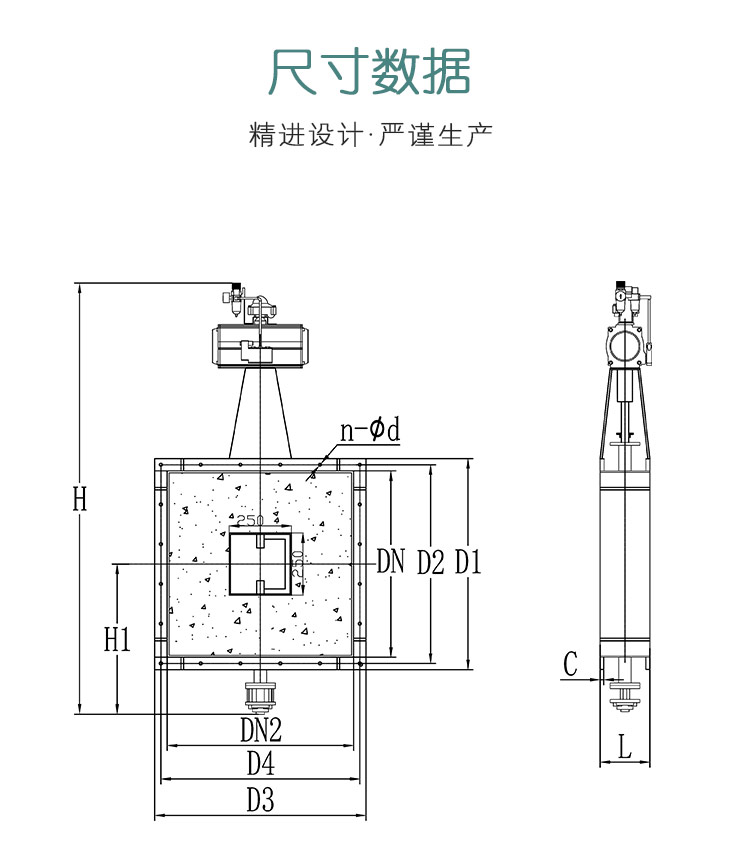

氣動高溫?zé)煔獾y結構及尺寸圖

    高溫?zé)煔獾y結構設計及特點

    高溫?zé)煔獾y的結構設計及特點主要包括以下幾個方面：

    1、閥體結構。閥體結構是指閥門的主體結構，一般采用鋼板卷制成筒體，外加加強圈和加強筋，防止閥體在高溫下發生變形，導致通道不圓，使閥板被卡阻。閥體內部通過Y型釘、龜甲網和擋板等的組合運用，再通過特殊工藝襯上耐火材料，可以確保在超高溫的情況下，閥體有足夠的強度而不變形，超高溫下襯里耐高溫耐火層不開裂、不脫落且高硬度。

    2、閥板結構。閥板結構是指閥門的開關部件，一般采用310S等特種合金材料制作，具有良好的耐熱、耐腐蝕和耐磨性能。閥板的形狀一般為蝶形，與閥體的通道相適應，閥板的邊緣與閥體的內壁之間有一定的間隙，以保證閥板的開關靈活，防止卡死。閥板的兩端分別與上、下閥桿連接，形成一個整體，閥桿的轉動帶動閥板的轉動，實現閥門的開關。

    3、閥桿結構。閥桿結構是指閥門的傳動部件，一般采用310S等特種合金材料制作，具有良好的耐熱、耐腐蝕和耐磨性能。閥桿采用上、下閥桿結構，上閥桿連接傳動機構，下閥桿連接軸承座，閥桿的兩端分別與閥板連接，形成一個整體，閥桿的轉動帶動閥板的轉動，實現閥門的開關。閥桿的設計要考慮閥桿的膨脹和收縮，以及閥桿與閥板、閥桿與軸套等的配合間隙的變化，以保證閥門的開關靈活和密封性能。

    4、閥桿密封結構。閥桿密封結構是指閥門的密封部件，主要用于防止煙氣從閥桿與閥體之間的縫隙中泄漏，影響閥門的密封性能和使用壽命。閥桿密封結構采用遠離閥體的上下支撐結構，即在閥桿的上端和下端分別設置一個密封裝置，與閥體分離，避免受到高溫的影響。上端的密封裝置采用可靠的彈性金屬密封與遠離熱源的填料密封相結合，利用彈性金屬密封圈的彈性面與閥桿之間的動密封和金屬面與軸套函底部之間的靜密封，阻止煙氣的泄漏和結垢的進入，保證閥桿的靈活轉動。下端的密封裝置采用柔性閥桿結構，利用軸承、碟簧等部件，使閥桿能夠在軸向方向有一定的伸縮余量，以適應閥桿的熱膨脹和收縮，防止閥桿卡死或頂死。

    5、傳動機構。傳動機構是指閥門的驅動部件，一般采用電動、蝸輪、氣動、液動等方式，根據不同的工況和控制要求，選擇合適的傳動機構，以保證閥門的開關靈活和可靠。傳動機構的設計要考慮閥門的工作溫度、閥門的啟閉力矩、閥門的開關時間、閥門的控制信號等因素，以匹配閥門的性能和功能。傳動機構的安裝要考慮閥門的安全性、可靠性、維護性等因素，以保證閥門的正常運行和維修。

    以上就是高溫?zé)煔獾y的設計和特點的簡要介紹，希望對您有所幫助。
